首頁> 產品中心> 智能選礦> 浮選液位/充氣量控制系統

PRODUCT

浮選液位/充氣量控制系統

【產品簡介】：浮選液位控制系統主要包含：液位測量裝置，氣動或電動執行器，智能控制器。充氣量調整主要包含：氣體流量計，氣動或電動調節閥門。通過準確的實時檢測及控制可以有效的提高浮選效果，在浮選流程中起到重要作用。

在線留言獲取報價

優勢特點 工作原理技術參數 成功案例相關產品

優勢特點

所設計的液位檢測裝置可有效避免浮選泡沫的影響，準確測量礦漿液位高度和泡沫層厚度，避免了卡住無法測量的問題；

測量范圍：0~500mm，精度±2%全量程；

改進型PID控制算法，使控制效果更快速、更平穩；

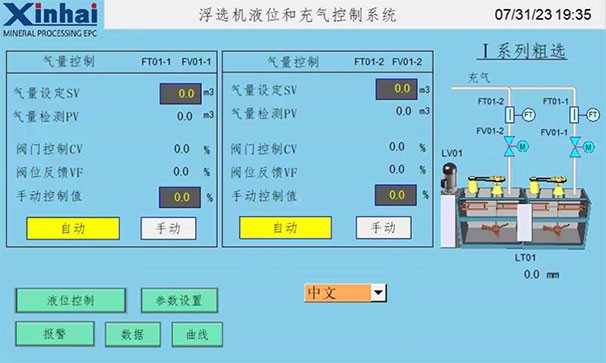

每組浮選槽就地設置操作觸摸屏，便于直觀、快捷地進行調整；

數據可存儲和曲線查詢；

系統采用開放性和標準化結構，具有通訊接口。

工作原理

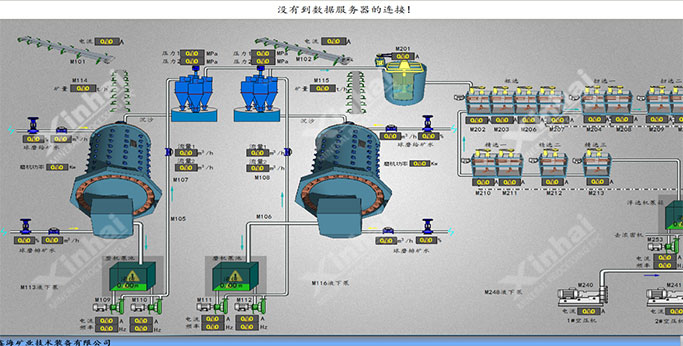

浮選液位/充氣量控制系統流程圖

液位檢測裝置實時檢測浮選槽內的液位高度或泡沫層厚度，并將信號傳輸給PLC控制器，控制器根據預設的目標值，自動調整排礦閥的開度，確保浮選槽內的礦漿液位始終保持在最佳范圍內。

充氣量控制系統用于精確控制浮選槽內的氣體（通常是空氣）供給量，系統通過調節鼓風機的轉速、進氣閥門開度或其它充氣設備的運行參數，來改變向礦漿中注入的氣體量；充氣量的適當與否直接影響浮選過程的氣泡分散度、礦粒與氣泡的接觸概率及浮選效果；通常配有壓力傳感器或流量計，實時監測并調整充氣設備的工作狀態。

技術參數

測量范圍：0～500mm；
測量精度：優于±2%全量程；
控制信號：4～20mA DC；
電氣閥門定位器輸入信號：4～20mA DC；
激光測距儀輸出信號：4～20mA DC；
工作環境溫度：-10℃～50℃；
控制器電源：380VAC/220VAC 儀表電源24VDC；
供水要求：壓力0.02MPa，在液位檢測裝置旁提供清水源，用于液位計的定期沖洗；
供氣要求：0.6MPa。

成功案例

某鐵礦反浮選工藝，配置3套浮選槽液位控制系統，系統采用進口氣動元器件、西門子PLC控制器和觸摸屏，實現浮選槽液位的自動調節，有效穩定和改善浮選效果，減輕工人勞動強度。
