首頁> 產品中心> 輸送設備> 波狀擋邊帶式輸送機

PRODUCT

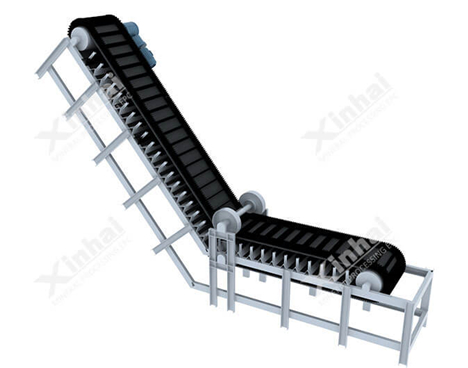

波狀擋邊帶式輸送機

【產品簡介】：一款近距離、大傾角輸送物料的輸送設備。

【處理能力】：13-794 m³/h

【應用范圍】：大傾角皮帶輸送機廣泛應用于煤炭、冶金、建材、糧食、化工、電力等部門，在井下采礦工程、露天采礦、大型自卸船等方面都有所應用。

【產品改進】：該款運輸機采用具有波狀擋邊和橫隔板的輸送帶，傾角可在0-90°范圍任意布置。

在線留言獲取報價資料下載

優勢特點工作原理技術參數 成功案例相關產品

優勢特點

該大傾角皮帶輸送機輸送傾角大，可達90° ，是大傾角輸送和垂直提升的理想設備，因而可以節約占地面積，節省設備投資和土建費用，取得良好的綜合經濟效益；

結構簡單，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便；

運行可靠，沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象; ◎運行平穩、噪聲?。?/p>

由于不存在裝料時的挖掘阻力和運行時的內摩擦、外摩擦阻力，因而能耗小；

垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其它設備銜接。

工作原理

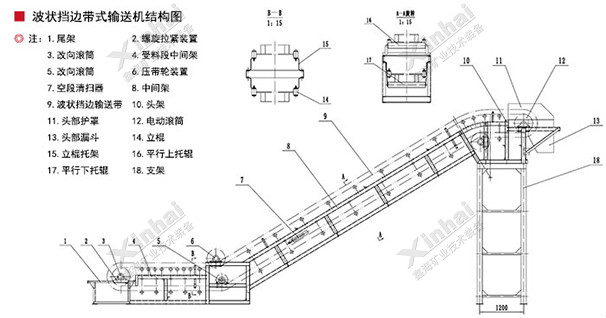

波狀擋邊帶式輸送機流程圖

大傾角波狀擋邊帶式輸送機結構是在平行橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式"裙邊"，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。

技術參數

帶寬		500							650							800
擋邊高 (mm)		80		120			160		80		120			160		120			160		200
隔板間距 (mm)		126	252	126	252	378	252	378	126	252	126	252	378	252	378	126	252	378	252	378	252	378	504
傾角	30°	39	21	—	52	34	65	45	59	32	—	78	52	105	73	—	99	65	136	94	—	148	113
	40°	31	16	—	40	26	52	34	47	24	—	60	40	85	56	—	76	50	110	72	—	114	87
	50°	25	13	60	32	—	42	27	37	19	90	48	—	68	45	113	60	—	88	58	139	91	—
	60°	20	11	50	26	—	34	23	31	16	75	39	—	55	36	95	49	—	72	47	113	74	—
	70°	17	—	41	21	—	28	18	25	—	62	32	—	45	30	77	40	—	58	38	92	61	—
	90°	10	—	25	—	—	17	—	15	—	38	—	—	28	—	47	—	—	36	—	57	37	—
帶寬						1000							1200
擋邊高						160		200			240			160		200			240			300
隔板間距						252	378	252	378	504	252	378	504	252	378	252	378	504	252	378	504	336	504
傾角	30°					186	129	—	207	159	—	283	229	223	154	—	250	191	—	342	278	410	350
	40°					150	99	—	160	122	—	231	176	180	118	—	193	147	—	280	213	352	276
	50°					120	79	195	128	—	—	185	141	144	95	235	154	—	—	224	170	290	221
	60°					98	64	159	105	—	229	151	—	117	77	191	126	—	278	183	—	237	180
	70°					80	52	130	85	—	187	123	—	96	63	156	103	—	226	149	—	193	147
	90°					49	—	80	52	—	115	76	—	59	—	96	63	—	139	91	—	118	90
帶寬				1400										1600
擋邊高				200			240			300		400		200			240			300		400
隔板間距				252	378	504	252	378	504	336	504	420	504	252	378	504	252	378	504	336	504	420	504
傾角	30°				299	229	—	422	342	512	437	780	707	—	355	272	—	501	406	614	525	940	852
	40°			281 229 187 115	231	175	—	345	262	440	345	709	614	—	274	208	—	410	311	527	413	855	740
	50° 60° 70°				185 151 123	—	342 279	276 225 184	210	363 296 241	276 225 183	634 549 451	515 420 343	334 272 222	220 179 146	—	406 331	328 267 218	249	436 355 289	331 270 220	764 662 543	621 507 413
	90°				75	—	171	113	—	148	112	277	210	136	90	—	203	134	—	178	135	333	253

不同帶寬、擋邊高、傾角的許用上限粒度amax和大帶速vmax

帶寬		500			650			800			1000
擋邊高		80	120	160	80	120	160	120	160	200	160	200	240
傾角	30°	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5
	30°	100	120	120	100	140	160	140	180	200	180	250	280
	40°	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.5
	40°	100	120	120	100	140	160	140	180	200	180	250	280
	50°	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2.0
	50°	80	120	140	80	120	140	120	140	180	140	180	220
	60°	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
	60°	80	120	140	80	120	140	120	140	180	140	180	220
	70°	1.25	1.25	1.25	1.25	1.25	1.25	1.6	1.6	1.6	1.6	1.6	1.6
	70°	50	60	100	50	60	100	120	100	140	100	140	180
	90°	1.0	1.0	1.0	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90°	50	60	80	50	60	80	60	80	100	80	100	140
帶寬		1200				1400				1600
擋邊高		160	200	240	300	200	240	300	400	200	240	300	400
傾角R	30°	2.5	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15
	30°	160	250	280	310	250	280	350	350	250	280	350	350
	40°	2.5	2.5	3.15	3.15	2.5	3.15	3.15	3.15	2.5	3.15	3.15	3.15
	40°	200	250	280	310	250	280	350	350	250	280	350	350
	50°	1.6	2.0	2.5	2.5	2.0	2.5	2.5	2.5	2.0	2.5	2.5	2.5
	50°	140	180	220	280	180	220	280	320	180	220	280	320
	60°	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	60°	140	180	220	280	180	220	280	320	180	220	280	320
	70°	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	70°	100	140	180	200	140	180	200	250	140	180	200	250
	90°	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90°	80	100	140	160	100	140	160	200	100	140	160	200

成功案例

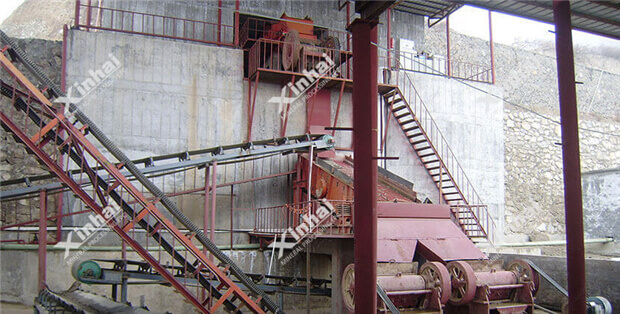

山東某選礦廠地勢低洼，大量礦石需要運輸?shù)?0m以外進行處理，選擇鑫海大傾角皮帶輸送機，為此，鑫海為輸送機特意增加潤滑劑，加深擋邊裝置，以確保帶式輸送機輸送傾角可以靈活調節，礦石不墜落?？蛻舴答伿褂眠^程中無卡鏈、漂鏈、斷鏈，運安全可靠。
