選礦廠廠房布置的有關標準及平面布置實例

2016-08-25 來源：鑫海礦裝 (37512次瀏覽)

溫馨提示: 如果你想了解更多信息（如產品價格、參數、規格及處理能力等），請聯系鑫?？头?。

一、有關標準及規定

選礦廠廠房布置應遵守的標準及規定有：建筑設計防火規范；防震及交通安全規定；工業安全保護規定；環境保護規定（地面水衛生防護、車間衛生標準、工業三廢排放試行標準）等（見表一至五）。

表一廠（庫）房的防火間距，m

防火等級	一、二級	三級	四級
一、二級	10	12	14
三級	12	14	16
四級	14	16	18

表二易燃、可燃液體貯罐之間距離，m

貯罐名稱	貯罐形式
貯罐名稱	地上	半地下	地下
易燃液體	D	0.75D	0.5D
可燃液體	0.75D	0.5D	0.4D

注：1、D為相鄰兩罐中較大的直徑，m；

2、浮頂油罐之間或閃點大于120℃可燃液體貯罐之間的防火距離，按上表減少25%。

表三中心試驗室、化驗室與振動建筑物間的防震間距，m

建筑物名稱	間距	建筑物名稱	間距
有1～5t生產吊車的廠房	30～40	城市道路	50
有20t以上的生產吊車的廠房	60	場內主要汽車運輸?shù)缆?/td>	30～50
有大型破碎設備的廠房	50～100	場內其他干道	15～30
高壓鼓風機室	50～100	小于3t的鍛錘	50
磨礦廠房	50	大于3t的鍛錘	100

表四企業鐵路道路的交通安全間距，m

鐵路、道路		建筑物外墻邊緣或凸出部分			工廠圍墻	人行道	通道
鐵路、道路		面向線路方面無入口時	面向線路方面有出入口時	有出入口，且在房間出口與鐵路之間有平行柵欄	工廠圍墻	人行道	通道
鐵路中心線	準軌	3.0	6.0	5.0	5.0	3.75	3.75
	762軌	2.3	5.0	4.0	4.0	3.0	3.0
	600軌	2.0	4.0	3.0	3.0	3.0	3.0
道路		1.5	3.0	―	1.5	0	―
人行道		0/1.5	0/1.5	―	―	―	0

表五線路與線路或其他設施立交的凈空，m

被跨越的線路名稱	凈高	凈寬
準軌鐵路（單線）	5.5（蒸氣、內燃）	4.88
準軌鐵路（單線）	6.55（電力）	4.88
762窄軌鐵路（單線）	4.4（蒸氣、內燃）	3.90
600窄軌鐵路（單線）	3.5（架線高3.2）	2.00
600窄軌鐵路（單線）	2.7（架線高2.4）	2.00
公路（公路跨越）	4.5（路肩和人行道上≥2.5）	按需要
公路（鐵路跨越）	5.0（路肩和人行道上≥2.5）	按需要

注：1、鐵路跨線橋凈寬未包括人行道在內；

2、600mm窄軌鐵路僅適用于行駛大連產8.5t電機車。

二、選礦廠總平面布置實例

選礦廠總平面布置實例見下圖。

大型鐵礦選礦廠總平面布置圖Ⅰ

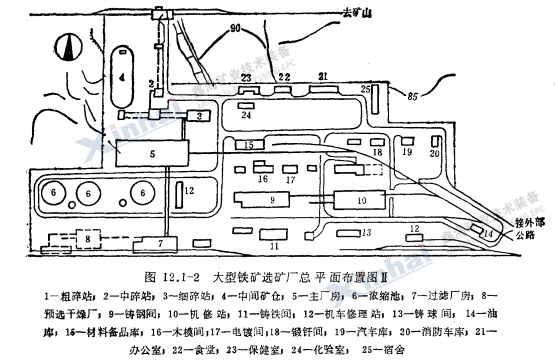

大型鐵礦選礦廠總平面布置圖Ⅱ

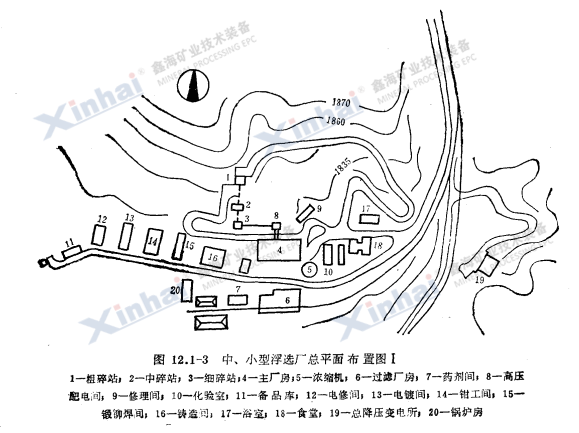

中、小型浮選廠總平面布置圖Ⅰ

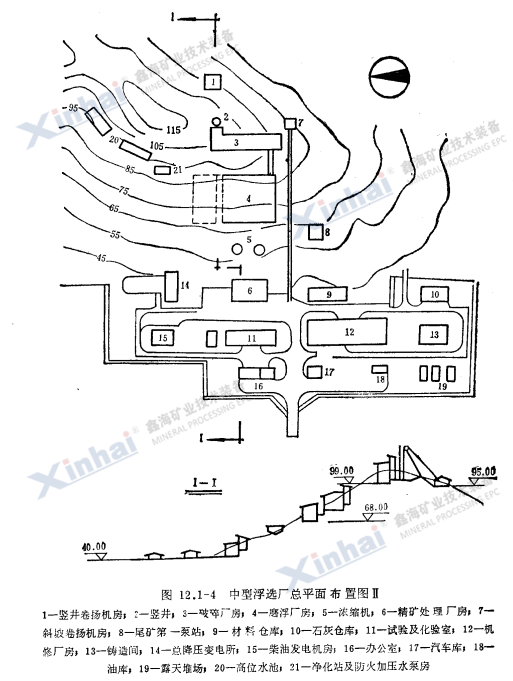

中型浮選廠總平面布置圖Ⅱ
